多家世界知名品牌供應商
Jimmy@fcejmdg.com
時間:2018-09-25 18:20

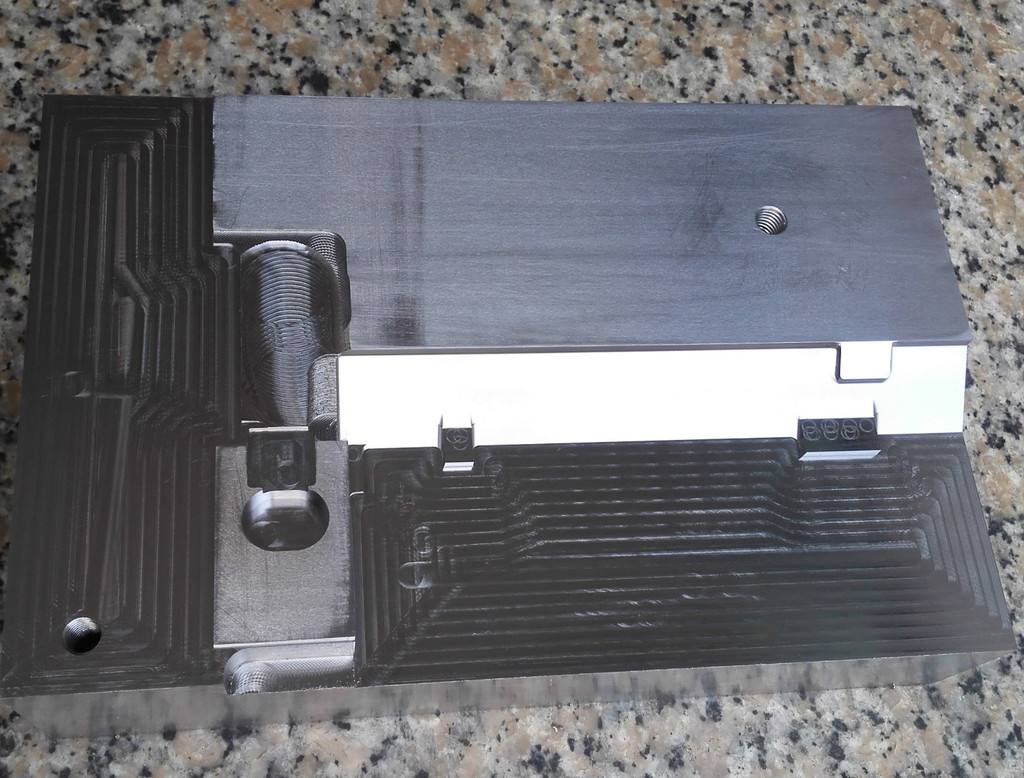

一些廠家為了保證精密模具零件達到較高硬度,認為需提高淬火加熱溫度。但是生產實踐表明,這種做法是不恰當的,對于復雜精密模具零件,同樣是采用正常的加熱溫度下進行加熱淬火,在允許的上限溫度加熱后的熱處理變形要比在允許的下限溫度加熱的熱處理變形大得多。
一、會影響質量的因素
1)變形原因
眾所周知,淬火加熱溫度越高,鋼的晶粒越趨長大,由于較大晶粒能使淬透性增加,則使淬火冷卻時產生的應力越大。再之,由于復雜模具大多由中高合金鋼制造,如果淬火溫度高,則因Ms點低,組織中殘留奧氏體量增多,加大模具熱處理后變形。
2)預防措施
在保證模具的技術條件的情況下合理選擇加熱溫度,盡量選用下限淬火加熱溫度,以減少冷卻時的應力,從而減少復雜的熱處理變形。

二、殘留體的影響
一些高合金模具鋼,如Cr12MoV鋼模具在淬火和低溫回火后,模具的長、寬、高皆發生縮小現象,這是因為模具淬火后殘留奧氏體量過多而引起的。
1、變形原因
因合金鋼(如Cr12MoV鋼)淬火后含有大量殘留奧氏體,鋼中各種組織有不同的比體積,奧氏體的比體積最小,這是高合金鋼模具淬火低溫回火后體積發生縮小的主要原因。鋼的各種組織的比體積按下列順序遞減:馬氏體-回火索氏體-珠光體-奧氏體
2、預防措施
1)適當降低淬火溫度。正如前面敘述過的淬火加熱溫度越高,殘留奧氏體量越大,因此選擇適當的淬火加熱溫度是減少模具縮小的重要措施。一般在保證模具技術要求的情況下,要考慮模具的綜合性能,適當降低精密模具零件的淬火加熱溫度。
2)一些數據表明,Cr12MoV鋼模具淬火后,500oC回火較200oC回火的殘留奧氏體量少了一半,所以在保證模具技術要求的前提下,應適當提高回火溫度。生產實踐表明:Cr12MoV鋼模具500oC回火模具變形量最小,而硬度降低不多(2~3HRC)。
3)模具淬火后采取冷處理是減少殘留奧氏體量的最佳工藝,也是減少模具變形、穩定使用時發生尺寸變化的最佳措施,因此精密復雜模具一般應采用深冷處理。
